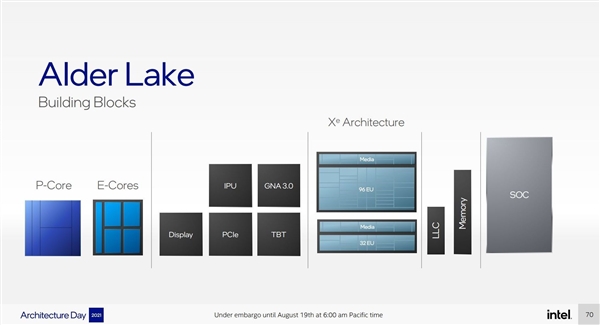

上回書說到，Intel Alder Lake 12代酷睿将采用全新的大小核混合架構設計，其中大核/性能核(P-Core)基于Golden Cove架構，最多8個，小核/能效核(E-Core)基于Gracemont架構，最多也是8個。

兩種架構的核心有何差異？一年一度的架構日活動上，Intel終于揭開了它們的神秘面紗。

當然，CPU架構設計是極為高深的，一般人把握不了，也無需研究太多，我們這裏大緻過一下最關鍵的一些技(jì )術點。

Golden Cove是此前10代酷睿Sunny Cove、11代酷睿移動版Willow Cove、11代酷睿桌面版Cypress Cove的進一步升級版，但變化非常大，大量基礎模塊都重構或升級，其設計理念也将影響未來多代産品的演化。

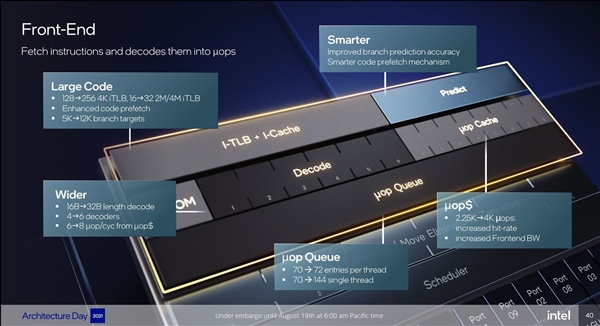

負責指令拾取和解碼的前端部分，就發生了翻天覆地的變化，号稱近十年來的最大變革，堪比當年的Skylake，官方稱它旨在提高速度、突破低時延和單線程應用程序性能的限制。

最直接、最明顯的就是解碼器寬度由4個升級為6個，這可是x86架構的第一次，同時每時鍾周期執行uop從6個增至8個，解碼長度從16字節翻番至32字節。?op緩存、隊列也都大大強化，緩存可達4K，隊列每線程可處理72條目，單線程達144個。

編碼預取大大增強，分支目标從5K增至12K，4K iTLB、2K/4M iTLB分别翻番至256、32，同時改進了分支預測精度，編碼預取機制更加智能。

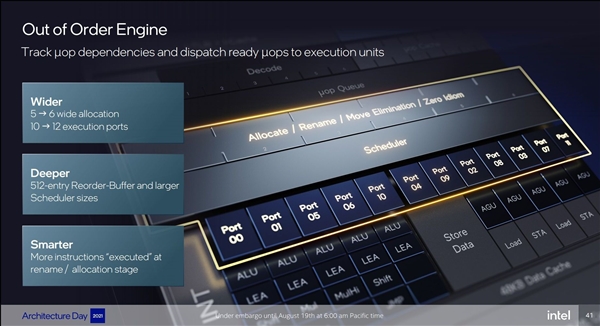

亂序引擎部分，同樣更寬、更深、更智能，分配由5路增至6路，執行端口由10個增至12個，調度器尺寸增大，重排序緩沖區(ROB)從352條目增至512條目，兩倍多于AMD Zen3，僅次于蘋果M1(大約630條目)，重命名和分配階段也可以執行更多指令。

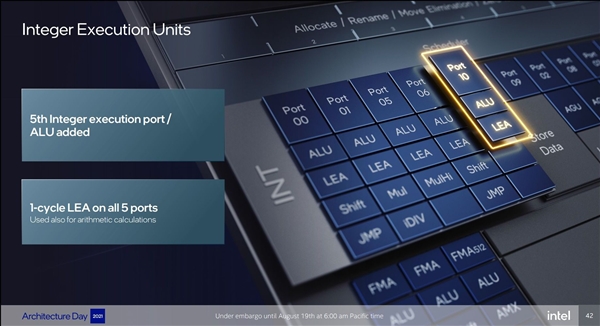

整數執行引擎部分，增加了第五個整數執行端口，所有五個端口都可以執行ALU、LEA，理論上就原生ALU吞吐能力而言是最寬的x86内核。

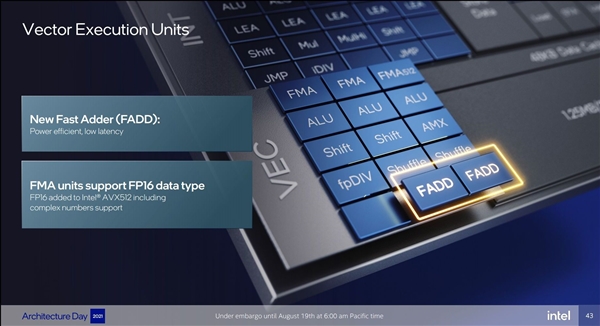

矢量執行引擎部分，增加了新的快速加法器(FADD)，比傳統FMA單元效率更高、延遲更低，FMA單元則增加支持FP16浮點數據類型，屬于AVX-512指令集的一部分。

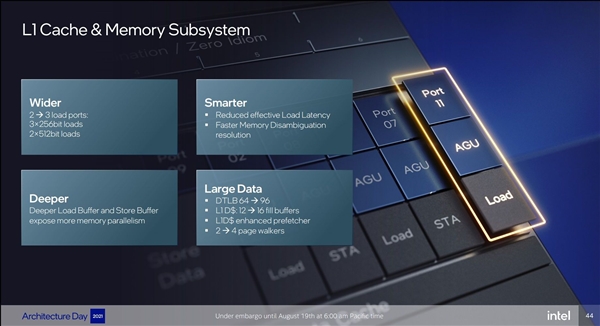

載入和存儲部分，通過載入AGU增加了一個專用的執行端口，這樣載入端口從2個增至3個，同時載入緩沖和存儲緩沖更深，載入延遲更低，而針對當今負載不斷增加的内存級并行需求，數據處理能力也大大增加。

二級緩存，桌面和移動端每核心還是1.25MB，服務器端的Sapphire Rapids則增加到2MB，并支持多路徑預取、全寫入預測帶寬優化，可減少内存讀取。

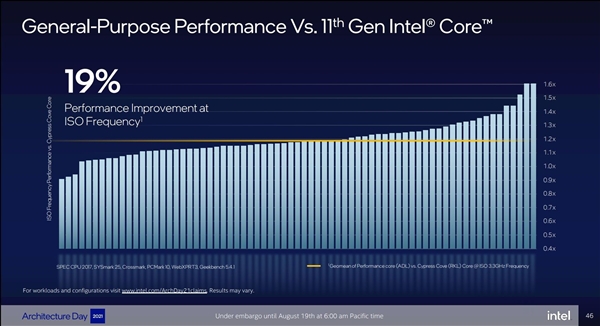

Intel宣稱，Golden Cove架構相比于現在11代酷睿桌面上的Cypress Cove，實現了平均大約19％的IPC(每時鍾周期指令數)提升，可以理解為同頻性能的提升幅度。

它還支持AMX高級矩陣擴展指令，内置下一代AI加速技(jì )術，用于學習推理和訓練，包括專用硬件和新指令集架構，可明顯提高矩陣乘法運算。

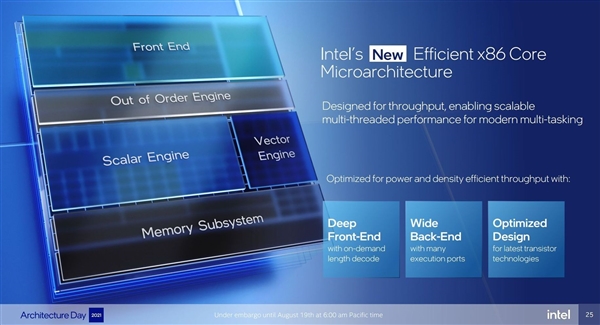

Gracemont小核心屬于Atom淩動家族，是2008年以來的第七代，之前分别是Bonnell、Saltwell、Silvermont、Airmont、Goldmont(包括Plus版本)、Tremont。

按照Intel的說法，Gracemont核心非常迷你，一個Golden Cove大核心的空間裏，可以放入四個Gracemont小核心，以及它們共享的4MB二級緩存。

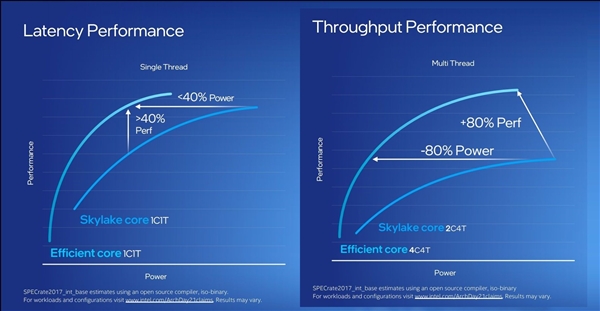

别看是小核心，性能其實一點都不弱。Intel聲稱，單核單線程對比，Gracemont的同頻延遲性能相比六代酷睿Skylake提升超過40％，而同等性能下功耗則可降低40％。

四核四線程的Gracemont對比雙核四線程的Skylake，峰值吞吐性能可提升80％，而同等性能下功耗可降低80％。

Intel表示，這種小核心設計可以在有限的芯片空間内，實現多核任務負載，并具備寬泛的頻率範圍，降低整體消耗，為更高頻率運行提供果功耗和散熱空間，滿足更多動态任務負載。

它還可以利用各種技(jì )術進步，在不額外增加功耗的情況下，對工作負載進行優先級排序，并直接提升性能。

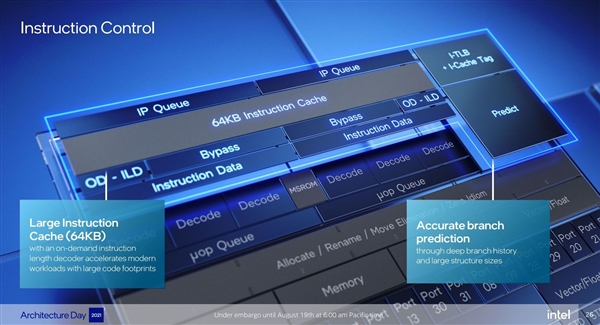

架構方面，小核心就相對簡單不少了，但變化也非常大，比如指令緩存增大至64KB，可在不耗費内存子系統功率的情況下保存可用指令，還有Intel的第一個按需指令長度解碼器，可生成預解碼信息，加速現代工作負載。

同時借助更深的分支曆史、更大的指令尺寸，分支預測精度大大增加，擁有5000個條目的分支目标緩存區。

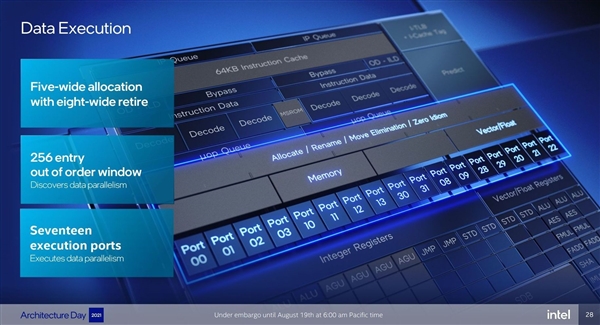

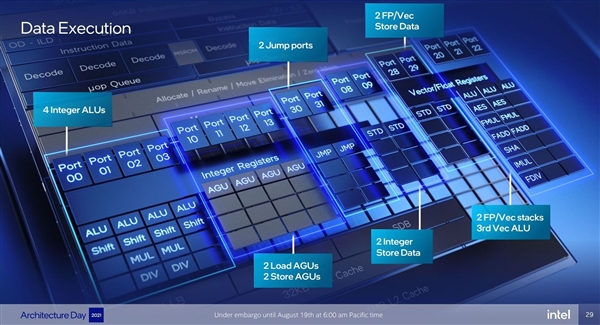

後端也更寬了，具備5組寬度分配、8組寬度引退、256個亂序窗口入口、17個執行端口，以及4個整數ALU、2個載入AGU、2個存儲AGU、2個跳轉端口、2個整數存儲數據、2個浮點/矢量存儲、2個浮點/矢量堆棧、以及第3個矢量ALU。

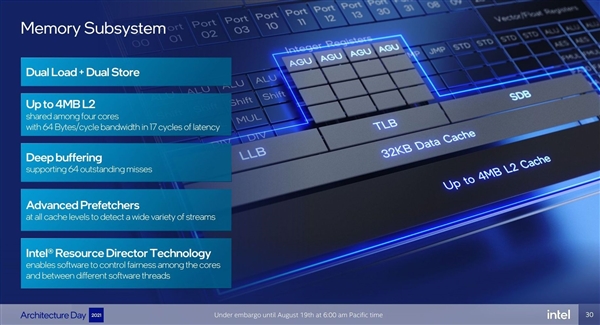

内存部分，使用了雙載入、雙存儲單元的配置，二級緩存增大至4MB，以及深度緩沖、高級預取器，支持Intel Resource Director資源重定向技(jì )術，可以讓軟件在不同核心、不同軟件線程之間實現精準的控制。

哦對了，Gracemont是第一個支持AVX2指令集的能效核心，還支持整數AI操作新擴展、Intel控制流強制技(jì )術、Intel虛拟化重定向保護技(jì )術。
